خوذة Daftpunk المضيئة!

المقال كاملا -بالإنجليزية-

الأشياء المستخدمة في هذا المشروع

مكونات الأجهزة

• ATtiny85/تقنية الرقاقة الدقيقة ATtiny85/× 1
• WS2812 شريط LED قابل للعنونة/Digilent WS2812 شريط LED قابل للتحكم/× 1
• مفتاح سلسلة PTS 645/C&K Switches PTS 645 Series Switch/× 1
• PCB مخصص/× 1
• تبديل التبديل ، (تشغيل) - إيقاف - (تشغيل)/× 1

تطبيقات البرمجيات والخدمات عبر الإنترنت

• اردوينو IDE

عدد يدوية وآلات تصنيع

• طابعة ثلاثية الأبعاد (عامة)
• لحام الحديد (عام)
• سلك لحام ، خالي من الرصاص
• أداة يدوية مع عدسة مكبرة
• قاطع جانبي صغير ، طول 120 مم بسعة فك 25 مم
• قشارة وتقطيع الأسلاك ، 18-10 AWG / 0.75-4mm² أسلاك السعة

قصة

ماذا / لماذا؟

لم أخطط مطلقًا لوضع هذا المشروع على الإنترنت لأنني شخص مشغول تمامًا. لقد كنت مشغولاً بعمل مشاريع أخرى. هاها. الحقيقة هي أنني دعيت إلى حفلة عيد الميلاد مع إعدادات سمة النيون. لقد قمت بهذا المشروع في نوفمبر الماضي 2019 وانتهيت قبل الموعد المحدد في ديسمبر. وبالتالي ، لا يمكنني عرض الصور الكاملة خطوة بخطوة.

كيف؟

• تنزيل نموذج DimitriK42 الخاص بتوماس هيلمت. انظر هذا الرابط.
• اطبعها باستخدام طابعة FDM ثلاثية الأبعاد. أنا أستخدم Creality Ender 3 Pro.

• الصقهم معًا باستخدام لاصق البلاستيك المفضل لديك. أنا أستخدم إيبوكسي من جزأين.
• بعد ذلك ، قم بتنزيل الجزء ثلاثي الأبعاد الذي قمت بإنشائه للاحتفاظ بشرائط RGB LED. ملاحظة: إنه ليس جزءًا صارمًا للغاية ، ولكن يمكنه إنجاز المهمة. يمكنك استخدام الغراء الساخن أو الإيبوكسي لإعادة التوصيل عند كسره.

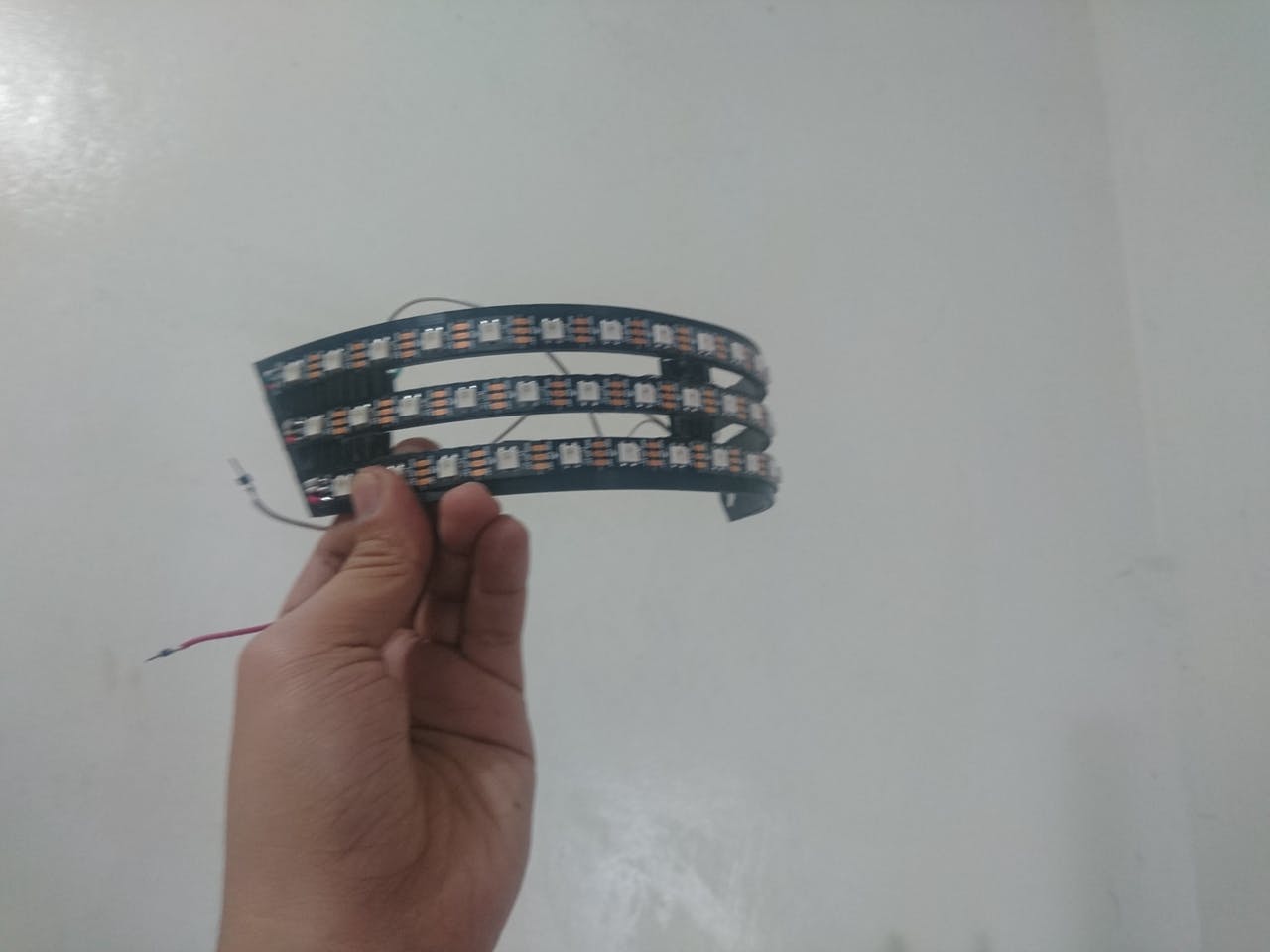

• يمكنك الآن وضع شرائط RGB LED الخاصة بك في هذا الجزء. استخدم الصورة أدناه كمرجع.

في هذه الخطوة ، يعتمد الأمر حقًا على تجربتك في العبث باستخدام Arduino. يمكنك تنزيل الكود وتغيير المسامير المحددة وتحميله على لوحة Arduino الخاصة بك. لسوء الحظ ، أنا أستخدم لوحة Arduino مخصصة مع متحكم Attiny85. سأقوم بعمل دليل مشروع منفصل وأربطه هنا.

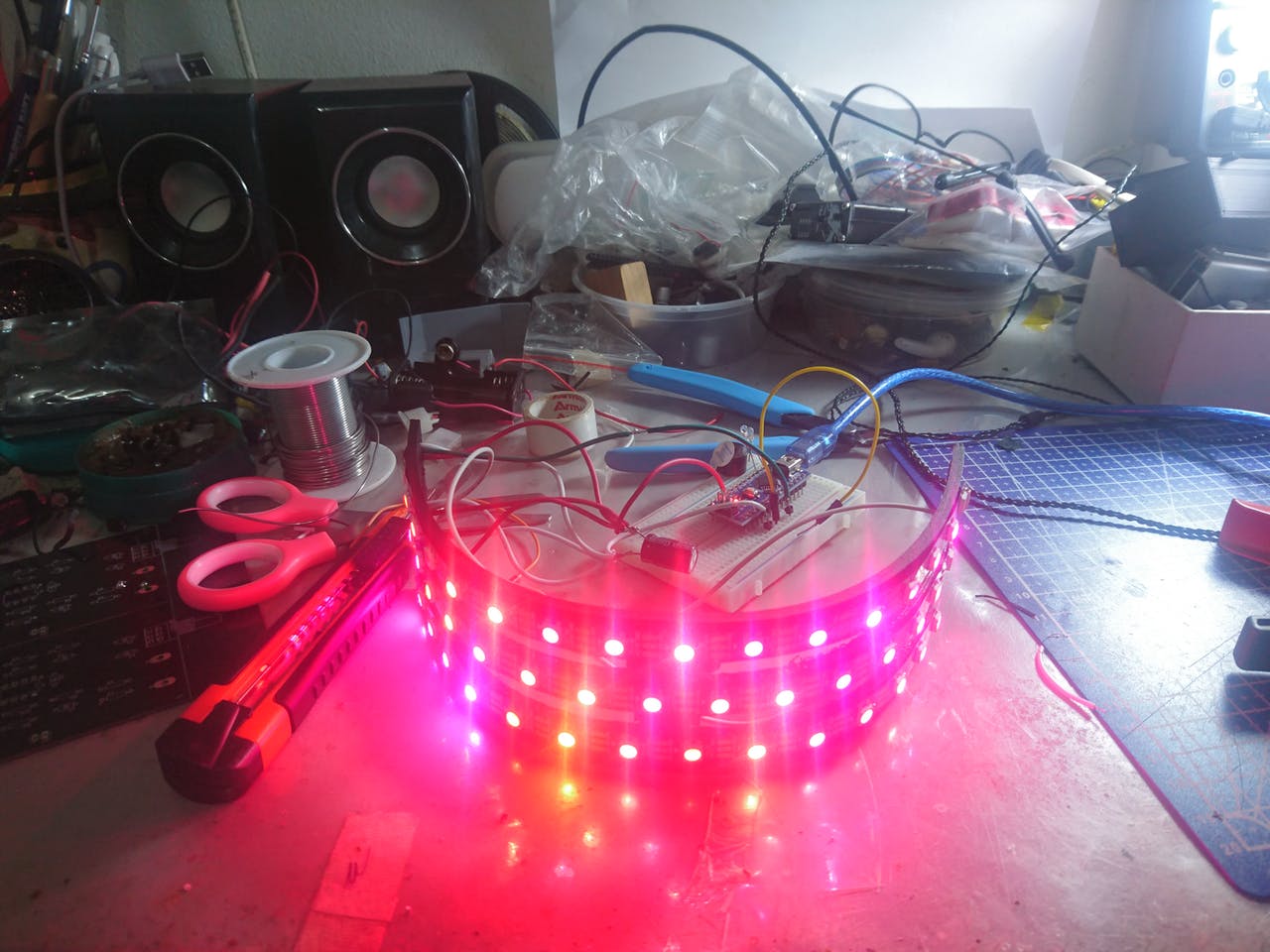

يمكنك تشغيل الشرائط ولوحة Arduino باستخدام powerbank للهاتف. بعد تحميل البرنامج ، يجب أن ترى وميض LED والأضواء تتحرك.

إذا كان كل شيء يعمل كما هو متوقع. يمكننا المضي قدمًا في الصنفرة وإضافة مواد مالئة وطلاء الخوذة. لسوء الحظ ، لديّ صبر قصير جدًا ، وبالتالي ، لا تزال خطوط الطباعة مرئية.

يمكنك الآن تثبيت شرائط LED مع دليل القناع / visor guide..

بالنسبة لهذه الخوذة ، لم أستخدم أكريليكًا أسود شبه شفاف لأنني لا أملك وصولًا مجانيًا إلى قاطع الليزر. وبالتالي ، فأنا بحاجة إلى إيجاد طريقة أخرى. بعد ذلك ، اكتشفت فقط استخدام غلاف غلاف كتاب واضح. الجزء الرئيسي هنا هو استخدام فيلم تظليل لنوافذ السيارة. قمت بتطبيق 3 طبقات من الفيلم لتحقيق مظهر أغمق.

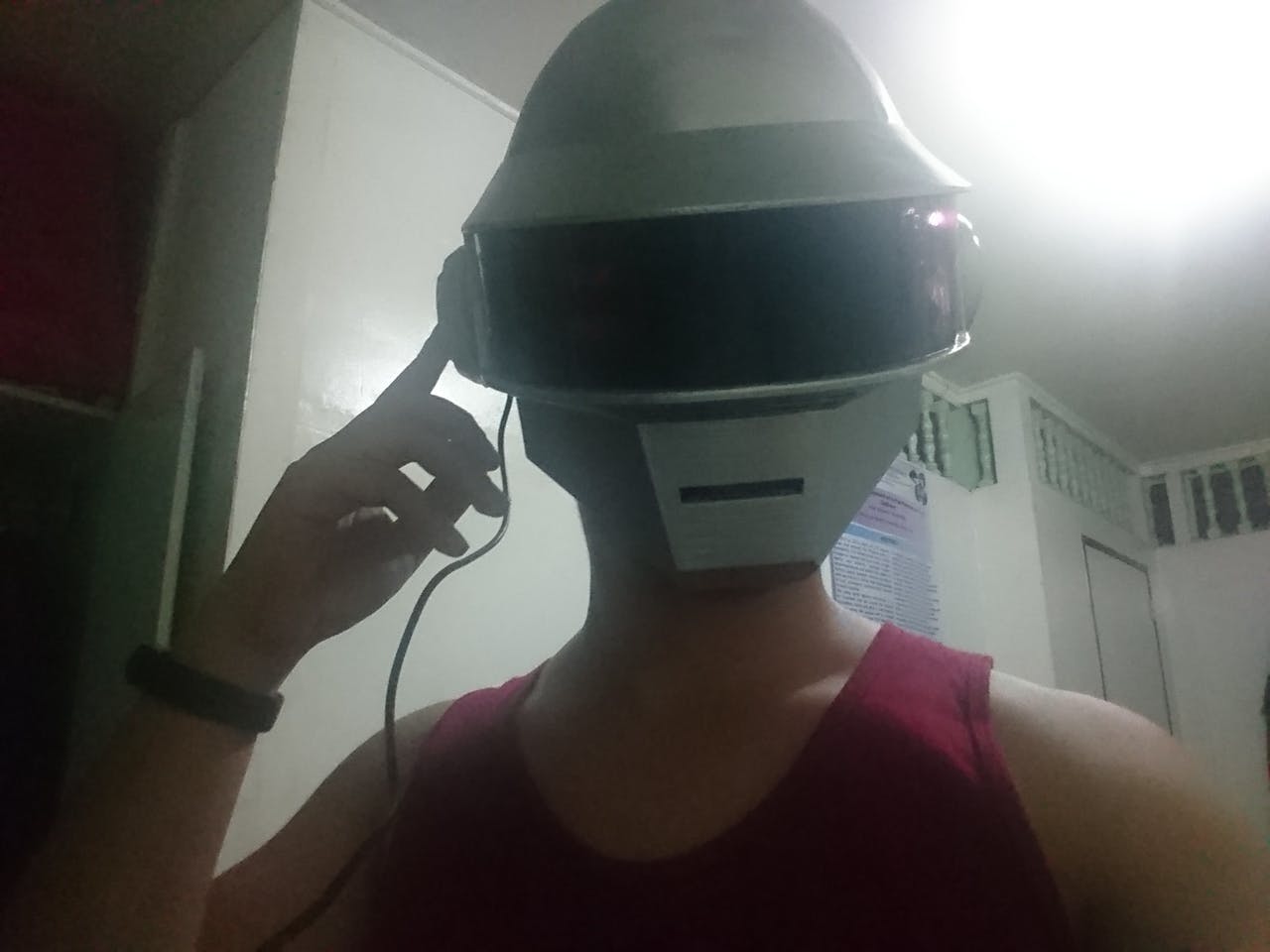

قبل أن ننسى ، يتم تضمين سماعات الأذن أيضًا عند تنزيل نموذج الخوذة ثلاثي الأبعاد. لقد قمت بتطبيق superglue غير نازف لتوصيل سماعات الأذن. كما ترى ، أنا أضغط على سماعة الأذن اليمنى حتى أتمكن من تغيير تأثيرات الضوء.

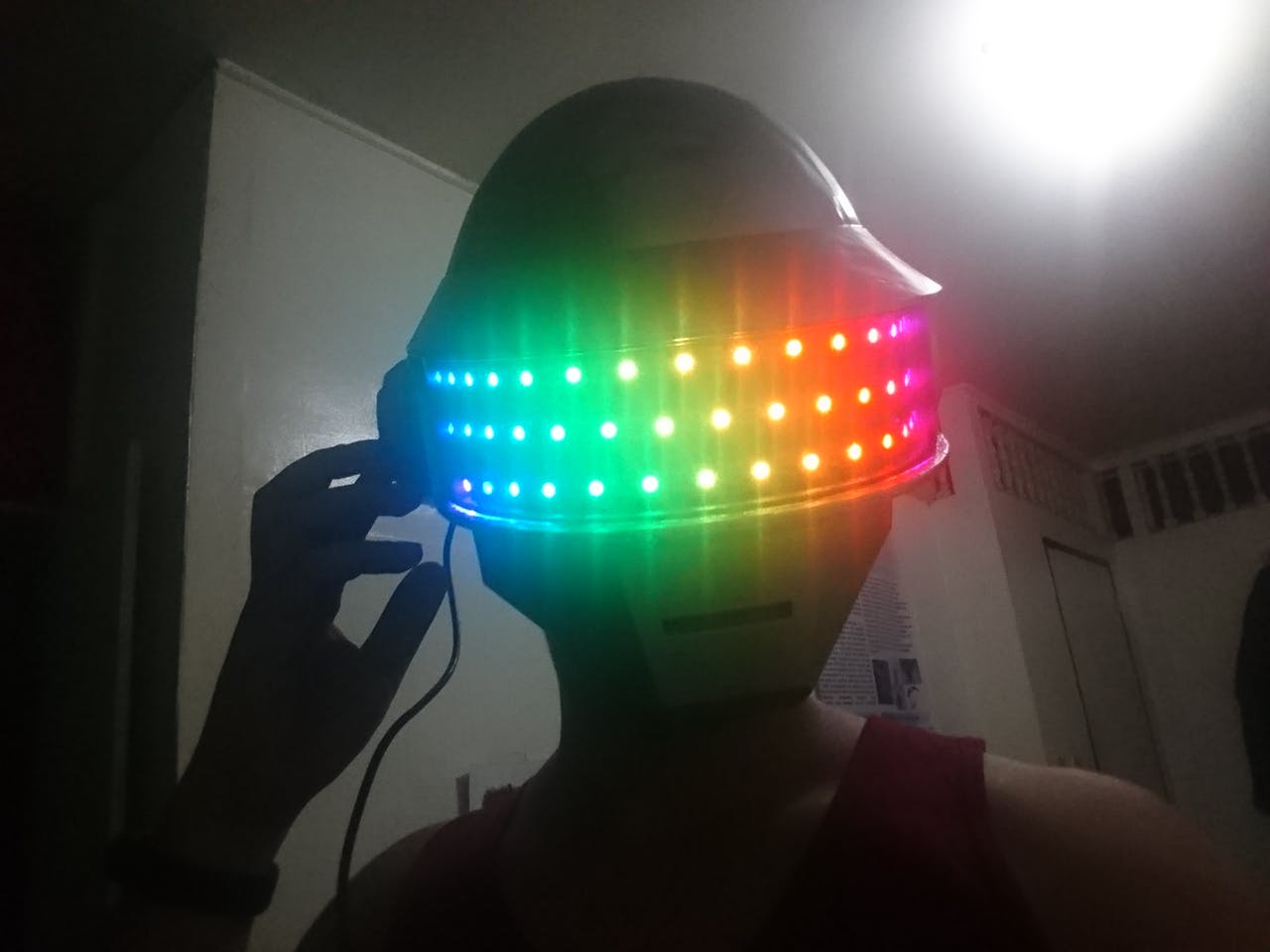

النتائج

إنه أمر رائع. كأنك أصبحت شخصًا مختلفًا ، أو روبوتًا؟ أرقص أغنية Daft Punk أمام زملائي. لقد كانت فوضى ولكن كانت لدي الثقة لأنهم لا يعرفون أنني أنا. هاها

العمل المستقبلي (تابع الـتحديثات)

الى. سأقوم يدويًا بترميز تسلسل تأثير ضوئي يتوافق مع أغنية Daft Punk وإيقاعها.

ب. قم بإنشاء تسلسل مؤثر آليًا يتفاعل مع أي أغنية وإيقاع.

الأجزاء والمرفقات المخصصة

WS2812 LED قطاع واقي من أجل Thomas Helmet of Daft Punk تحميل

نموذج ثلاثي الأبعاد لتثبيت شرائط LED قبل تركيبها داخل الخوذة

المخططات

دائرة تحكم uLed تحميل

كود الأردوينو

تحميل
